玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式及施工方案

玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式及施工方案
一、玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式
玻璃鋼防腐工程的領(lǐng)域越來越多，許多地方都能用到，但大部分人對產(chǎn)品結(jié)構(gòu)型式都不是很了解，下面小編就帶大家了解關(guān)于玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式。
玻璃鋼防腐在碳鋼、混凝土或其他基材外表制造玻璃鋼避免基材在介質(zhì)或環(huán)境效果下破壞或蛻變，稱作玻璃鋼防腐。玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式首要指外表需求防腐的資料，基材的質(zhì)量情況和原料決議防腐粘接資料的選型和玻璃鋼防腐工程的質(zhì)量。
1、基材：
首要指外表需求防腐的資料，基材的質(zhì)量情況和原料決議防腐粘接資料的選型和玻璃鋼防腐工程的質(zhì)量。
2、過渡粘接層：
首要用于玻璃鋼與基材的粘接，確保玻璃鋼與基材之間的剪切強度，混凝土和鋼材外表常用資料有 環(huán)氧樹脂、乙烯基樹脂等。
3、樹脂砂漿層：
首要用于修補基材外表缺點和進步玻璃鋼防腐工程層的抗外載荷變形才能，樹脂砂漿首要由樹脂和填充 資料組成，常用填充資料有石英粉、瓷粉、滑石粉、氣相二氧化硅、玻璃空心微珠等。
4、玻璃鋼增強層：
首要用于玻璃鋼防腐工程層的增強和防滲漏的效果，進步玻璃鋼防腐工程層的力學功能，確保滿足現(xiàn)場工況 應力、應變要求。一起加強玻璃鋼防腐工程層的防滲漏功能。
5、外保護層：
首要用于抵抗外界環(huán)境及介質(zhì)效果，通常由防滲層、富樹脂層組成。起到防腐蝕、防滲漏效果。溫馨提示：玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)形式與工程的質(zhì)量休戚相關(guān)，期望我們在學習了以上常識之后，可以認識到其重要性，在工程的施工過程中嚴厲操作，確保玻璃鋼防腐工程的質(zhì)量。
玻璃鋼防腐工程有著耐用，耐腐蝕的作用，因此在行業(yè)中備受人們選擇。合肥冀徽玻璃鋼貿(mào)易有限公司是一家供玻璃鋼防腐工程、玻璃鋼管道、環(huán)氧防腐,水池防腐、內(nèi)壁防腐,可獨立地完成通風工程、中央空調(diào)工程、等系列工程設(shè)計、制造及其安裝公司.如有需要安徽玻璃鋼防腐工程 。

河北君正防腐工程有限公司玻璃鋼防腐工程施工技術(shù)：

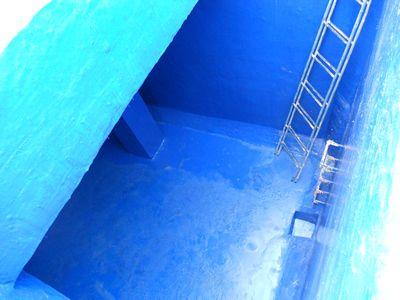

二、玻璃鋼防腐工程的施工方案介紹
1、除銹或水泥砂漿底層打磨：
為確保防護層的質(zhì)量，確保防護層與底材的結(jié)合力，應操控磨料的顆粒形狀、硬度、壓縮空氣的壓力以及噴發(fā)視點，使底層外表粗糙度到達40～70µm；水泥砂漿底層用電動鋼絲刷打磨后，用軟毛刷或壓縮空氣整理潔凈。
2、噴刷底層環(huán)氧樹脂膠料：
水泥砂漿底層經(jīng)處理后，應盡早噴刷底層膠料，已免二次粘污；鋼底層經(jīng)處理后，8小時內(nèi)開端噴刷底層膠料。底層膠料噴刷距離24小時以上，噴刷時應均勻，不得漏涂、流掛等缺點，制造好的環(huán)氧樹脂膠料需在40分鐘內(nèi)用完。
3、襯布：
底層膠料經(jīng)24小時固化后，在底層上均勻噴刷一道環(huán)氧呋喃胺樹脂襯布膠料，隨即襯上一層玻璃布，玻璃布有必要貼實，使膠料浸入布的纖維內(nèi)，并趕凈氣泡，隨后再噴刷一道襯布膠料，膠料應飽滿。如此反復，到達層數(shù)和厚度。制造好的襯布膠料須在60分鐘內(nèi)用完，同層布搭接在50mm以上，上基層布錯開50mm以上。
4、富樹脂的面層膠料：
襯布料經(jīng)24小時天然固化后，均勻噴刷面層環(huán)氧呋喃胺面層膠料，帶第一層硬化后再噴刷第二層面層膠料制造好的面層膠料也須在60分鐘內(nèi)用完。
5、一砂：

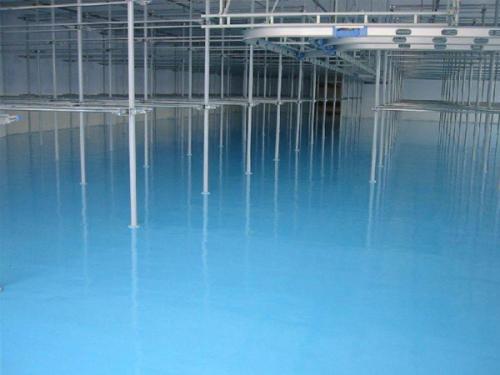

若為地上須添加防滑功用時，在第二層面層膠料噴刷完時，當即勻撒一層細石英砂，經(jīng)天然沉降并為膠料滋潤后即可。

以上是河北君正防腐工程有限公司專業(yè)技術(shù)人員為您詳解的玻璃鋼防腐工程的產(chǎn)品結(jié)構(gòu)型式及施工方案，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
